طراحی خطوط انتقال مواد؛ چه اطلاعاتی قبل از سفارش لازم است؟
خط انتقال مواد، ارتباط میان مراحل تولید، انبارش و بارگیری را برقرار می‌کند. اگر این ارتباط متناسب با شرایط واقعی کارخانه طراحی نشود، حتی دستگاه‌هایی با ظرفیت بالا نیز ممکن است با توقف، انباشت مواد یا تغذیه نامنظم مواجه شوند.
برای سفارش چنین سیستمی، اعلام طول مسیر و ظرفیت موردنیاز فقط نقطه شروع است. مشخصات ماده، نحوه ورود و خروج، اختلاف ارتفاع، ساعات کار و ارتباط با تجهیزات دیگر باید در یک برگه مشخصات فنی ثبت شوند. این اطلاعات، مبنای انتخاب نوع کانوایر و مقایسه پیشنهادهای سازندگان خواهند بود.

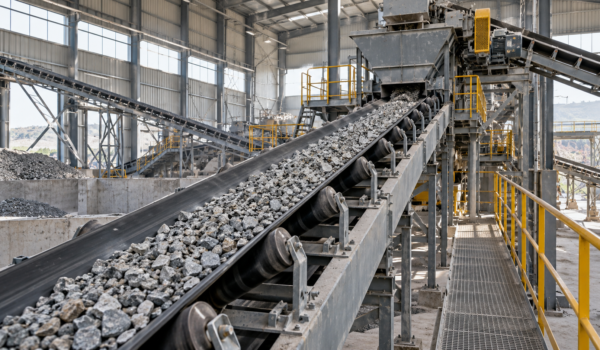

این مقاله با تمرکز بر انتقال مواد فله و نوار نقاله صنعتی، اطلاعاتی را بررسی می‌کند که باید پیش از استعلام قیمت آماده شوند.
۱. مشخصات ماده؛ نقطه شروع طراحی
اولین سؤال این است: چه ماده‌ای، با چه ویژگی‌هایی، منتقل می‌شود؟ نام عمومی ماده کافی نیست؛ برای مثال، رفتار ماسه خشک با ماسه مرطوب یا براده کوتاه فلزی با براده رشته‌ای یکسان نیست.
اطلاعات اولیه باید شامل این موارد باشد:
- نام ماده و حالت آن: پودر، گرانول، قطعات نامنظم یا محصول بسته‌بندی‌شده.
- چگالی توده‌ای و دامنه تغییرات آن.
- اندازه معمول ذرات و بزرگ‌ترین قطعه قابل ورود.
- درصد رطوبت و میزان چسبندگی.
- دمای عادی و بیشترین دمای ماده.
- سایندگی، خورندگی، شکنندگی و حساسیت به آلودگی.
چگالی توده‌ای، جرم ماده در واحد حجم با احتساب فضای خالی میان ذرات است و با چگالی خود ذره تفاوت دارد. این مقدار برای تبدیل ظرفیت جرمی به ظرفیت حجمی ضروری است. همچنین اندازه قطعات و رفتار جریان ماده بر انتخاب ابعاد و نوع تجهیز اثر می‌گذارند. در راهنمای طراحی اسکروکانوایر KWS نیز این مشخصات از ورودی‌های اصلی طراحی معرفی شده‌اند.
اگر ماده ترکیب متغیری دارد، بهتر است نمونه‌ای نماینده از شرایط واقعی تولید همراه با دامنه تغییرات ارائه شود. طراحی بر اساس یک نمونه کاملاً خشک، برای خطی که در عمل مواد مرطوب دریافت می‌کند، می‌تواند نتیجه گمراه‌کننده‌ای ایجاد کند.
۲. ظرفیت متوسط، ظرفیت اوج و ظرفیت طراحی را جدا کنید
عبارت «ظرفیت ۵۰ تن در ساعت» بدون توضیح درباره الگوی تغذیه، مشخصات کاملی نیست. باید روشن شود این عدد میانگین تولید است یا بیشترین نرخ ورود ماده.
سه مقدار را جداگانه ثبت کنید:
برای مثال، تخلیه ۱۰ تن ماده در پنج دقیقه، در همان بازه معادل نرخ ورود ۱۲۰ تن در ساعت است؛ حتی اگر این تخلیه فقط یک‌بار در ساعت انجام شود. در این وضعیت، باید ظرفیت لحظه‌ای خط، حجم بافر یا کنترل تغذیه بررسی شود.
حاشیه ظرفیت نیز باید با توجه به نوسان تولید و برنامه توسعه تعیین شود. افزودن یک درصد ثابت به تمام پروژه‌ها، جای بررسی شرایط واقعی را نمی‌گیرد.
مثال تبدیل ظرفیت جرمی به حجمی
فرض کنید ظرفیت طراحی ۶۰ تن در ساعت و چگالی توده‌ای ماده ۱٫۵ تن بر مترمکعب باشد:
ظرفیت حجمی = ظرفیت جرمی ÷ چگالی توده‌ای
۶۰ ÷ ۱٫۵ = ۴۰ مترمکعب در ساعت
اگر چگالی به ۱٫۲ تن بر مترمکعب کاهش یابد، برای انتقال همان جرم به ظرفیت حجمی ۵۰ مترمکعب در ساعت نیاز خواهد بود. بنابراین، کمترین چگالی محتمل نیز باید در بررسی ظرفیت حجمی لحاظ شود.
این مثال صرفاً تبدیل واحد است و به‌تنهایی عرض تسمه، سرعت یا توان موتور را تعیین نمی‌کند.
۳. نقشه مسیر و اختلاف ارتفاع را دقیق ارائه کنید
برای بررسی مسیر، یک نقشه جانمایی شامل نمای افقی و ارتفاعی آماده کنید. روی نقشه، نقاط ورود و خروج، ستون‌ها، تجهیزات موجود، مسیر تردد و محدودیت‌های نصب مشخص شوند.
داده‌های ضروری عبارت‌اند از:
- فاصله افقی و اختلاف ارتفاع ابتدا و انتهای مسیر.
- تعداد نقاط تغذیه و تخلیه.
- عرض و ارتفاع فضای قابل استفاده.
- محل تقاطع با مسیر کارکنان، لیفتراک یا خودرو.
- موقعیت تکیه‌گاه‌ها و محدودیت بارگذاری سازه موجود.
- فضای لازم برای تعمیر، تعویض قطعات و بازکردن مجموعه محرک.
در یک مسیر مستقیم شیب‌دار، زاویه هندسی از نسبت اختلاف ارتفاع به فاصله افقی به دست می‌آید. اما امکان انتقال ماده در آن شیب باید جداگانه بررسی شود؛ ویژگی ماده، رطوبت و سطح تسمه بر لغزش اثر می‌گذارند.
عرض و سرعت تسمه نیز باید همراه با سطح مقطع بار، اندازه قطعات و شرایط بارگیری انتخاب شوند. افزایش سرعت، به‌تنهایی تضمین‌کننده عملکرد مناسب نیست. راهنمای Fenner Dunlop این عوامل را در ارتباط با یکدیگر بررسی می‌کند.
۴. نحوه بارگیری و تخلیه را مشخص کنید
تجهیزی که از یک فیدر، جریان یکنواخت دریافت می‌کند با تجهیزی که زیر تخلیه متناوب لودر قرار دارد، شرایط کاری متفاوتی دارد.
پیش از سفارش، این پرسش‌ها را پاسخ دهید:
- ماده از قیف، فیدر، دستگاه تولید یا وسیله نقلیه وارد می‌شود؟
- ارتفاع سقوط و جهت ورود جریان چقدر است؟
- تغذیه پیوسته است یا به‌صورت دسته‌ای انجام می‌شود؟
- امکان ورود قطعات بزرگ یا اجسام ناخواسته وجود دارد؟
- مقصد تخلیه، سیلو، دستگاه فرآیندی، دپو یا وسیله بارگیری است؟
- هنگام پرشدن مقصد یا توقف دستگاه بعدی چه اتفاقی باید بیفتد؟
این اطلاعات برای بررسی قیف، شوت، بستر بارگیری، کنترل تغذیه و فضای تخلیه استفاده می‌شوند. در سفارش، حدود مسئولیت ساخت و اتصال این اجزا نیز باید روشن باشد؛ وجود یک نوار نقاله مناسب، به‌تنهایی به معنی طراحی کامل نقاط انتقال نیست.
۵. توان موتور را از روی طول نوار حدس نزنید
دو نوار نقاله با طول یکسان می‌توانند به محرک‌های متفاوتی نیاز داشته باشند. برای انتخاب موتور و گیربکس، باید مقاومت حرکت، جرم اجزای متحرک، بار حمل‌شده، ارتفاع بالابری، سرعت و شرایط راه‌اندازی بررسی شوند.
یکی از مؤلفه‌های توان، انرژی لازم برای بالابردن ماده است:
توان بالابری = دبی جرمی × شتاب گرانش × اختلاف ارتفاع
در مثال ۶۰ تن در ساعت، دبی جرمی حدود ۱۶٫۷ کیلوگرم بر ثانیه است. اگر ارتفاع بالابری پنج متر باشد، توان نظری بالابری ماده حدود ۰٫۸۲ کیلووات خواهد بود.
این عدد، توان موتور موردنیاز نیست؛ مقاومت‌های دیگر، تلفات انتقال قدرت و شرایط شروع حرکت هنوز در آن لحاظ نشده‌اند. در مشخصات سفارش، حتماً اعلام کنید آیا دستگاه باید با بار باقی‌مانده روی آن راه‌اندازی شود یا خیر.
برای مسیرهای شیب‌دار، ضرورت ترمز یا سیستم جلوگیری از برگشت نیز باید در محاسبات بررسی شود.
۶. شرایط محیط و ساعات کار را ثبت کنید
محل نصب و الگوی بهره‌برداری بر انتخاب تجهیزات اثر دارند. فضای باز، محیط مرطوب، گردوغبار زیاد یا تماس با مواد خورنده، نیازهای یکسانی ایجاد نمی‌کنند.
در برگه مشخصات، دمای محیط، تماس با باران، شرایط شست‌وشو، میزان گردوغبار، مشخصات برق و ساعات کار روزانه را درج کنید. تعداد دفعات روشن و خاموش‌شدن و طول دوره‌های کار پیوسته نیز باید معلوم باشد.
انتخاب تسمه فقط با ضخامت انجام نمی‌شود
برای تسمه باید ساختار تقویتی، مقاومت کششی، جنس و ضخامت پوشش، روش اتصال و سازگاری با پولی‌ها بررسی شود. پوشش مقاوم به سایش، لزوماً برای روغن یا دمای بالا مناسب نیست؛ همچنین مقاومت در برابر سایش با مقاومت در برابر بریدگی و ضربه یکسان نیست.
۷. ارتباط کنترلی با تجهیزات دیگر را تعریف کنید
خط انتقال باید با تجهیزات بالادست و پایین‌دست هماهنگ باشد. در بسیاری از خطوط پیوسته، راه‌اندازی از سمت تخلیه آغاز می‌شود و تجهیزات تغذیه بعد از آماده‌شدن مسیر فعال می‌شوند. هنگام توقف عادی نیز می‌توان ابتدا تغذیه را قطع کرد و سپس زمان لازم برای تخلیه مسیر را در نظر گرفت.
بااین‌حال، ترتیب نهایی باید بر اساس فرآیند همان پروژه تعیین شود.
پیش از سفارش، وضعیت عملکرد در این شرایط را مشخص کنید:
- توقف دستگاه پایین‌دست.
- پرشدن مخزن مقصد.
- قطع برق.
- افت سرعت یا توقف تسمه.
- انحراف تسمه.
- فعال‌شدن فرمان توقف اضطراری.
همچنین تعیین کنید چه اطلاعات و فرمان‌هایی باید با تابلو اصلی کارخانه مبادله شوند. این تعریف، مبنای انتخاب حسگرها، منطق کنترل و حدود مسئولیت سازنده خواهد بود.
۸. دسترسی تعمیراتی و معیار تحویل را از ابتدا تعیین کنید
تعمیرپذیری باید در جانمایی دیده شود. محل تعویض رولیک، خروج گیربکس، تنظیم کشش، اتصال تسمه و نظافت نقاط تجمع مواد را مشخص کنید. برای حفاظت نقاط خطرناک و امکان جداسازی انرژی هنگام سرویس نیز الزامات پروژه باید در طراحی لحاظ شوند.
در کنار نقشه و مشخصات تجهیز، مدارک موردنیاز را در سفارش بنویسید:
- نقشه برق و مدارک فنی.
- فهرست قطعات اصلی.
- دستورالعمل بهره‌برداری.
- برنامه سرویس و نگهداری.
- فهرست قطعات یدکی پیشنهادی.
آزمون تحویل نیز باید شرایط مشخصی داشته باشد؛ از جمله نوع ماده، رطوبت، دانه‌بندی، ظرفیت، مدت کار و روش اندازه‌گیری. آزمون بدون بار برای تأیید ظرفیت واقعی کافی نیست. همچنین حدود قابل‌قبول ریزش، دمای اجزای حساس و عملکرد تجهیزات حفاظتی باید پیش از تحویل توافق شوند.
چک‌لیست اطلاعات موردنیاز برای استعلام
سفارش دقیق، مبنای طراحی قابل ارزیابی
پیش از مقایسه قیمت خطوط انتقال مواد، باید مبنای فنی پیشنهادها یکسان باشد. اگر ظرفیت، مشخصات ماده، تجهیزات جانبی و شرایط تحویل در هر پیشنهاد متفاوت باشند، مقایسه قیمت به‌تنهایی نتیجه قابل اتکایی نخواهد داشت.
برای مطرح‌کردن پروژه با سنگین‌کاران، مشخصات ماده، ظرفیت موردنیاز، نقشه یا تصاویر محل نصب و نحوه بارگیری و تخلیه را آماده کنید. این اطلاعات کمک می‌کنند نیاز واقعی پروژه روشن‌تر شود و بررسی فنی از همان ابتدا بر شرایط بهره‌برداری متمرکز باشد.
